Монтаж кассетного фанкойла

Установка кассетного фанкойла начинается с монтажа кронштейнов на потолок. Кронштейны должны быть закреплены к стенам или потолку упругим вибропоглощающим крепежом, чтобы избежать передачи вибраций на конструкцию здания. Затем устанавливается щиток управления, включающий в себя пульт управления, блок управления и другие дополнительные модули.

После этого происходит монтаж самого фанкойла. В начале производится подключение магистрали холодоснабжения и теплоснабжения. Затем с помощью шлангов подключается защитный двухтрубный коллектор, предназначенный для слива конденсата. Коллектор устанавливается на запорный кран и проверяется на герметичность.

После окончания монтажа фанкойла, происходит подключение его к управляющей системе, которая обычно состоит из программного обеспечения и пульта управления. С помощью пульта управления можно регулировать температуру, влажность, скорость вращения вентиляторов и другие параметры работы системы.

В заключение, необходимо отметить, что монтаж кассетного фанкойла должен производиться в соответствии с техническими требованиями и рекомендациями производителя. Только при соблюдении всех правил и норм можно обеспечить надежную и безопасную работу системы кондиционирования воздуха.

Этапы монтажных работ

Монтажные работы являются важным и неотъемлемым процессом при установке оборудования и систем. Ниже представлено расширенное описание этапов монтажных работ:

Измерение помещения: первым этапом является измерение помещения, где будет установлен агрегат. Необходимо учитывать размеры помещения, высоту потолка, наличие перепадов и препятствий, которые могут помешать установке оборудования.
Формирование узлов обвязки: после измерения помещения, необходимо произвести формирование узлов обвязки. Этот этап включает в себя подготовку и установку необходимых элементов, которые будут соединять оборудование с трубопроводом.
Установка оборудования анкерными болтами: данная процедура состоит из установки оборудования на место его последующего эксплуатации и закрепления его на фундаменте с помощью анкерных болтов.
Соединение к трубопроводу: после установки оборудования необходимо соединить его с трубопроводом. Для этого используются специальные фитинги, которые соединяются с узлами обвязки.
Монтаж автоматики: после подключения оборудования к трубопроводу проводится монтаж автоматики. Этот этап заключается в установке и подключении управляющего блока, датчиков и реле, которые монтируются на оборудование.
Установка дренажа: этап установки дренажной системы необходим для удаления конденсата и влаги, которую выделяет оборудование.
Процесс вакуумирования с последующей проверкой на герметичность: данный этап заключается в проведении вакуумирования системы за счет создания вакуума внутри нее, а также проверке на герметичность трубопроводов и узлов обвязки.
Монтаж основной декоративной панели: после подготовительных процедур, необходимо произвести установку основной декоративной панели на оборудование. Данная панель является важным элементом дизайна и защиты оборудования.
Подключение к электрической сети: после завершения монтажных работ, следует произвести подключение установленного оборудования к электрической сети. В случае необходимости, проводится проверка правильности подключения оборудования и его работоспособности.

Варианты подключения кассетных фанкойлов

Кассетные фанкойлы, устройства для кондиционирования воздуха в зданиях и помещениях, могут быть подключены различными способами. Один из наиболее распространенных вариантов – это подключение через две или четыре трубы.

Двухтрубный фанкойл, как правило, подключается к кондиционеру через две трубы: одна для подачи горячего или холодного воздуха, а другая для возвращения воздуха для повторной обработки. Этот вариант подключения обеспечивает более простую и быструю установку, а также более низкую стоимость устройства. Минусом такого варианта является то, что он менее эффективен в работе зимой, когда требуется обогрев помещения.

Четырехтрубный фанкойл, в свою очередь, использует две трубы для подачи горячего или холодного воздуха, а другие две – для возврата уже обработанного воздуха назад в устройство. Этот тип подключения имеет большую эффективность и способен работать круглый год, обеспечивая и обогрев помещения зимой, и охлаждение летом. Однако стоимость таких устройств обычно выше, чем у двухтрубных фанкойлов.

Выбор варианта подключения кассетных фанкойлов зависит от потребностей конкретного помещения и прогнозируемой использования устройства. Также следует обратить внимание на экономический аспект, чтобы выбранный тип подключения позволял сэкономить на капитальных затратах при максимально возможной производительности прибора.

Что такое узел обвязки?

Узел обвязки – это элемент системы отопления, вентиляции или кондиционирования воздуха, который отвечает за регулировку и контроль температуры, распределение тепла и горячей воды, а также предотвращает возможные утечки.

Он обычно устанавливается на выходе из фанкойла, обеспечивая управление потоком воды, для поддержания заданного уровня температуры помещения. Кроме того, узел обвязки может располагаться на входе хладоносителя, например, для кондиционеров, чтобы обеспечить равномерное распределение холода по всей системе.

Основные компоненты узла обвязки включают в себя запорную и регулирующую арматуру, а также датчики температуры и давления. С помощью запорных клапанов и кранов можно устанавливать определенный уровень давления и направлять поток жидкости в нужном направлении. Регулирующая арматура управляет объемом подаваемой воды и тем самым контролирует температуру воздуха.

Для более точной регулировки температуры и контроля за состоянием системы, узел обвязки может быть оборудован датчиками температуры и давления, которые предоставляют данные о производительности системы и обеспечивают её безопасность.

В зависимости от конкретной задачи, узел обвязки может быть спроектирован и собран по индивидуальному заказу, учитывая особенности конструкции и требования к производительности системы, или же использовано типовое решение для универсального применения.

Как происходит обвязка?

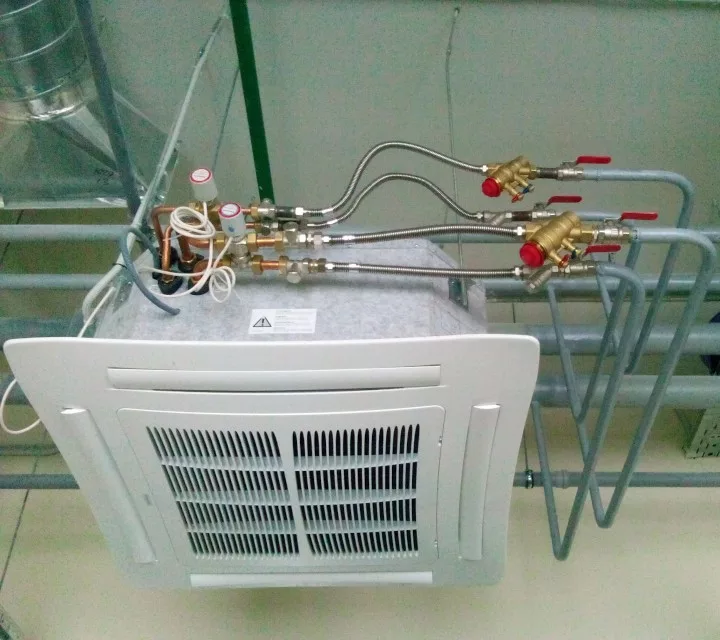

Обвязка кассетных фанкойлов является важным этапом в процессе установки систем кондиционирования и отопления. Обычно в кассетных фанкойлах используют двухтрубную схему подключения, которая является наиболее распространенной. При таком подключении одна труба отвечает за подачу холодного или горячего воздуха, а вторая труба – за возврат в систему. В зимний период труба подачи может быть подключена к котлу отопления для поддержания тепла в помещении.

Если рассмотреть четырехтрубный вентиляторный агрегат, то процесс обвязки становится немного сложнее. В этом случае каждый вентиляторный блок соединяется с горячим и холодным водоснабжением и имеет смесительный узел с клапаном из трех ходов. Главная задача смесительного узла заключается в том, чтобы предотвратить смешивание холодной и горячей воды. Такие фанкойлы могут одновременно выполнять функцию охлаждения в одних помещениях и обогрева в других, что создает большую нагрузку на устройство.

При обвязке кассетных фанкойлов необходимо обратить особое внимание на герметизацию, теплоизоляцию, запорную арматуру и автоматику. Герметизация и теплоизоляция являются особенно важными, так как от них зависит эффективность работы системы и ее экономичность. Запорная арматура и автоматика также играют важную роль в процессе эксплуатации системы, так как обеспечивают контроль за рабочими параметрами и безопасностью работы. Весь процесс обвязки кассетных фанкойлов должен проходить под контролем опытных специалистов, которые обладают необходимыми знаниями и опытом для проведения качественной установки системы.
