Система чиллер-фанкойл

Система чиллер-фанкойл является важным элементом промышленного оборудования, которое широко применяется в различных областях, начиная от кондиционирования помещений и заканчивая фармацевтической промышленностью. Главная особенность этой системы заключается в том, что она способна заменить сразу две инженерные системы: отопление и климатизацию.

С помощью чиллеров можно не только обеспечить комфортный микроклимат в помещениях, но и интегрировать в сеть вентиляцию, значительно повышая качество воздуха. Благодаря использованию чиллер-фанкойлов можно добиться идеального сочетания температуры, влажности и воздушного потока, что в свою очередь способствует созданию оптимальных условий для работы и отдыха людей.

Одним из главных преимуществ системы чиллер-фанкойл является ее возможность масштабирования. Она может быть легко адаптирована к любой конфигурации помещений при помощи внутренних блоков, что позволяет оптимально использовать пространство и создавать наиболее эффективную систему климатизации.

Более того, система чиллер-фанкойл обладает высокой энергоэффективностью, что позволяет снизить затраты на энергию и экономить ресурсы. Это особенно важно для предприятий и организаций, которые заботятся о своей экологической ответственности и стремятся к устойчивому развитию.

Система чиллер-фанкойл представляет собой надежное и гибкое решение для обеспечения комфортного микроклимата в различных сферах деятельности. Благодаря своей универсальности и возможности масштабирования она может быть успешно применена в самых разнообразных условиях.

Система Чиллер-фанкойл: принцип работы и основная информация

Система чиллер-фанкойл является формой центрального кондиционирования воздуха и обеспечивает охлаждение или нагрев воздуха в зданиях. Она состоит из двух основных компонентов – чиллера и фанкойлов.

Чиллер – это холодильная машина, которая охлаждает воду до желаемой температуры. Вода затем циркулирует через систему трубопроводов, чтобы охладить воздух в центральных кондиционированных помещениях. Чиллеры работают на основе компрессионного цикла, где хладагент сжимается, охлаждается, расширяется и нагревается, чтобы охладить воду.

Фанкойл – это устройство для передачи тепла между водой и воздухом. Он устанавливается внутри помещений и включает вентилятор, испаритель и обмотки теплообменника. Фанкойл отбирает горячий или холодный воздух из помещения, проходит через испаритель, где тепло передается воде, и возвращает охлажденный или нагретый воздух обратно в помещение.

Основные преимущества системы чиллер-фанкойл:

Гибкость и индивидуальный контроль температуры в разных помещениях.
Энергоэффективность – чиллеры могут быть совмещены с энергосберегающими технологиями, такими как переменные приводы для оптимизации работы системы.
Более низкие уровни шума – чиллеры и фанкойлы могут быть размещены отдельно от помещений, что позволяет уменьшить шум внутри здания.
Централизованное управление и контроль системы для повышения комфорта и эффективности.

Однако есть и некоторые ограничения:

Возможность пропускания хладагента или воды в случае повреждения трубопроводов.
Потребность в большом пространстве и дополнительных компонентах для установки чиллеров и фанкойлов.
Высокие затраты на установку и обслуживание системы.

Система чиллер-фанкойл является одним из популярных выборов для кондиционирования воздуха в больших зданиях, таких как торговые центры, офисы и гостиницы, где требуется централизованное и контролируемое кондиционирование воздуха в разных помещениях.

Отличие хладагента от теплоносителя

Хладагенты и теплоносители играют важную роль в системах охлаждения и отопления. Несмотря на то, что оба этих вещества являются неразрывной частью процесса теплообмена, они обладают разными свойствами и выполняют разные функции.

Основное отличие между хладагентами и теплоносителями заключается в их фазовых состояниях и ролях в системе. Хладагенты, как правило, находятся в состоянии перехода из жидкого в газообразное и обратно, что обусловлено изменением давления в системе. Хладагенты служат для передачи тепла или холода по системе, осуществляя эффективный теплообмен. Примерами хладагентов могут служить фреоны и аммиак.

Теплоносители, с другой стороны, не изменяют своего фазового состояния и в основном работают по принципу переноса тепла по системе. Они передают полученное от источника тепло или холод, чтобы обеспечить комфортные условия в помещении или промышленном процессе. Примерами теплоносителей могут служить вода, масло или солевые растворы.

Хладагенты и теплоносители обладают разными свойствами, что позволяет им выполнять определенные функции в системах охлаждения и отопления. Хладагенты обычно обладают низкой теплопроводностью и хорошей способностью поглощать и выделять тепло, что позволяет им эффективно охлаждать или нагревать помещение. Теплоносители, напротив, обычно обладают высокой теплопроводностью и хорошей стабильностью, что делает их идеальными для поддержания постоянной температуры в системе.

Таким образом, хладагенты и теплоносители играют важную роль в системах охлаждения и отопления, обеспечивая эффективный теплообмен и поддержание комфортных условий. Понимание и учет их различий позволяют разработать оптимальные системы и обеспечить эффективное использование в энергетических процессах.

Из каких компонентов состоит чиллер-фанкойл

Чиллер-фанкойл состоит из следующих компонентов:

Чиллер: основной элемент системы, отвечает за охлаждение или нагрев теплоносителя. Происходит передача тепла между хладагентом и теплоносителем.
Фанкойл: отвечает за охлаждение или нагрев помещения. Фанкойл устанавливается внутри помещения и использует теплоноситель, возвращающийся от чиллера, для получения необходимой температуры воздуха.
Гидромодуль: насосная станция, которая циркулирует хладоноситель по системе. Гидромодуль поддерживает нужное давление и обеспечивает равномерное распределение тепла.
Вентили: регулируют поток хладоносителя и управляют его направлением.
Расширительный бак: компонент, принимающий расширение теплоносителя и поддерживающий нужное давление в системе.
Блок управления: осуществляет контроль и управление работой системы. Регулирует температуру, включает и выключает компоненты, контролирует давление и другие параметры.
Гидроаккумулятор: работает под давлением и служит для передачи энергии сжатого газа в систему потоком жидкости.

Эти компоненты работают в совместной связи, обеспечивая охлаждение или нагрев помещений в системе Чиллер-фанкойл.

Конструкционное исполнение системы

Существует несколько вариантов конструкций систем. Одна из них – это системы с двумя или четырьмя трубами. В зависимости от установки, системы могут быть напольными, встроенными или настенными. Чиллер, в свою очередь, имеет несколько вариантов конструкции:

Моноблочный чиллер – это единый блок, который объединяет все необходимые компоненты системы, такие как компрессоры, конденсаторы, испарители и т.д. Он обычно устанавливается наружу и занимает меньше места, чем другие конструкции.
Модульный чиллер – это система, состоящая из нескольких модулей. Каждый модуль содержит отдельные компоненты и может работать как самостоятельная единица или вместе с другими модулями. Такая конструкция позволяет гибко настраивать и расширять систему в зависимости от потребностей.
Чиллер с водяным или воздушным охлаждением – это различные способы охлаждения чиллера. Водяное охлаждение использует воду для съема излишнего тепла из системы, а воздушное охлаждение – воздух. Каждый из этих методов имеет свои преимущества и может использоваться в разных условиях.

В зависимости от требований и особенностей конкретного проекта, можно выбрать наиболее подходящую конструкцию чиллера. Это позволяет оптимизировать производительность системы, уменьшить занимаемое место и снизить энергопотребление.

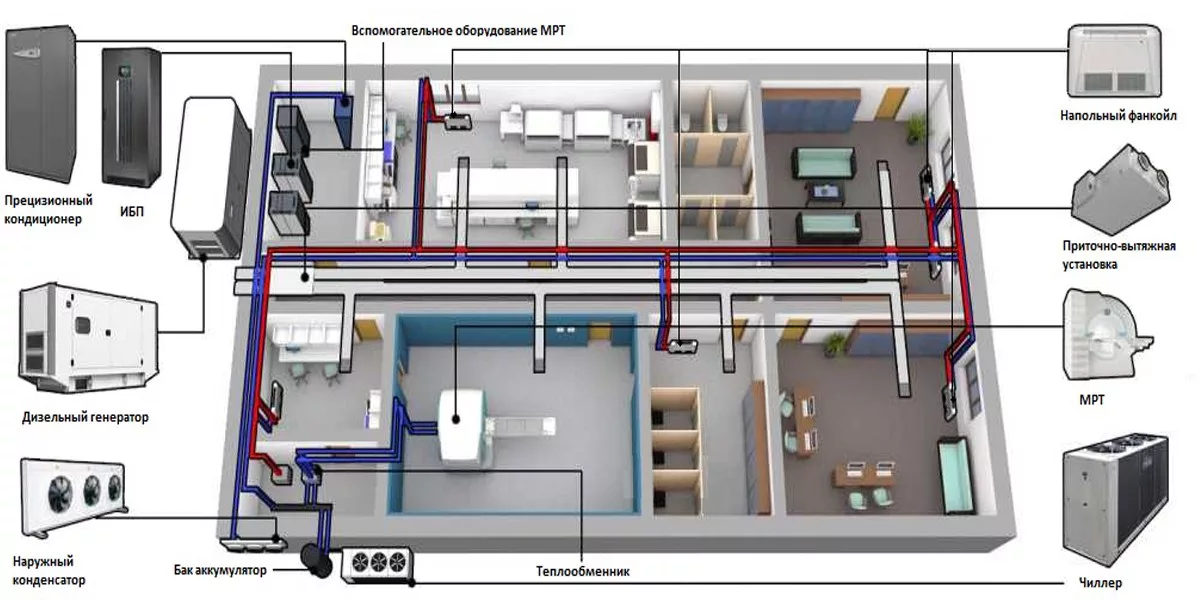

Процесс подключения системы чиллер-фанкойл

Процесс подключения системы чиллер-фанкойл происходит следующим образом. Сначала, чиллер и фанкойл (один или несколько) соединяются между собой с помощью теплоизоляционного трубопровода. Это позволяет обеспечить эффективную передачу охлажденного хладагента от чиллера к фанкойлам без потерь тепла.

У каждого фанкойла также имеется индивидуальный узел обвязки, с помощью которого можно регулировать его производительность. Это позволяет предоставить оптимальное количество охлаждения или обогрева в каждом помещении, в зависимости от потребностей.

Для регулировки расхода хладагента в каждом отдельном агрегате используется специальная арматура. Это помогает достичь требуемого уровня охлаждения или обогрева и поддерживать стабильную работу системы.

Если запрещено смешивание хладагента с теплоносителем, то в систему добавляется отдельный теплообменник, в котором вода подогревается. Для обеспечения циркуляции этой горячей воды по системе используется циркуляционный насос. Кроме того, для плавной регулировки потока жидкости при монтаже часто применяют 3-ходовой клапан.

Если в помещении установлена двухтрубная система, то процесс охлаждения и обогрева осуществляется с помощью чиллера. Однако, в период холодов может потребоваться дополнительное отопление для достижения максимального эффекта. В таких случаях к системе добавляется котел, который обеспечивает дополнительный нагрев воздуха, проходящего через фанкойлы. Это позволяет достичь комфортных условий в помещении даже в самые холодные периоды.

Преимущества и недостатки чиллер-фанкойл системы

Когда речь идет о использовании чиллер-фанкойл системы, важно понимать и оценить ее преимущества и недостатки.

Преимущества:

Возможность установки нескольких фанкойлов: Чиллер-фанкойл система позволяет устанавливать несколько вентиляторных катушек, количество которых зависит от мощности чиллера. Это означает, что вы можете эффективно охлаждать и отапливать разные комнаты в одном помещении одновременно.
Улучшенная герметизация: В чиллер-фанкойл системе используется жидкость вместо газа, что практически исключает возможность разгерметизации системы. Это обеспечивает стабильную и надежную работу без риска потери холодильного охлаждающего вещества.
Круглогодичное использование: Чиллер-фанкойл система может работать в течение всего года, предоставляя возможность обеспечить комфортные условия внутри помещения независимо от сезона. Вы сможете охлаждать помещение летом и отапливать его зимой, обеспечивая постоянную комфортную температуру.

Недостатки:

Дороговизна оборудования: Чиллер-фанкойл системы могут быть довольно дорогими. При планировании бюджета здания необходимо учесть стоимость этой климатической системы. Она может оказать существенное влияние на финансовые затраты.
Уровень шума: При работе чиллер-фанкойл системы может возникать шум. Чтобы снизить шум, можно использовать специальные шумоглушители, но это увеличит общую стоимость монтажа.
Потребление энергии: Чиллер-фанкойл системы могут потреблять большое количество энергии из-за своих высоких производительных характеристик. Это может отразиться на энергетическом потреблении и затратах на энергию.
Возможные последствия: Чиллер-фанкойл системы содержат большой объем воды, и любое нарушение герметизации может привести к значительным объемным затратам на восстановление последствий. Это может быть вызвано утечками или другими проблемами со структурой системы.

В целом, чиллер-фанкойл системы предлагают множество преимуществ, таких как возможность одновременного кондиционирования и отопления разных комнат, надежность и герметичность, а также круглогодичное использование. Однако, следует учитывать и недостатки, такие как дороговизна оборудования, уровень шума, потребление энергии и возможные последствия. При выборе чиллер-фанкойл системы важно провести тщательный анализ и оценить соответствие ее преимуществ и недостатков специфическим требованиям и бюджету здания.

Где применяется система чиллер-фанкойл

Система чиллер-фанкойл применяется в различных областях, где требуется обеспечение комфортного микроклимата на больших площадях. Ее большая мощность позволяет использовать систему как для коммерческих, так и для административных зданий, а также в промышленных и жилых комплексах.

В коммерческих объектах, таких как торговые центры, рестораны, гостиницы и офисные здания, система чиллер-фанкойл обеспечивает создание комфортной атмосферы в каждой комнате без нагрузки на общую систему охлаждения. Это позволяет регулировать идеальный климат для разных мест в здании одновременно.

Административные здания также могут воспользоваться преимуществами системы чиллер-фанкойл, особенно если в помещениях работают люди с разными предпочтениями по температуре и влажности воздуха. Каждая комната может быть настроена по индивидуальным параметрам, что способствует повышению комфорта и эффективности работы сотрудников.

Промышленные и жилые комплексы также находят применение для системы чиллер-фанкойл. Одним из ее преимуществ является возможность использования в холодильных камерах, где необходимо поддерживать определенную температуру для хранения продуктов. Также система может быть эффективно использована для обеспечения комфорта в бассейнах, где важно поддерживать оптимальную температуру воды.

Таким образом, система «Чиллер-фанкойл» является универсальным решением для обеспечения комфортного микроклимата на больших площадях, особенно в зданиях, где требуются различные условия для каждой комнаты. Она успешно применяется в коммерческих объектах, административных зданиях, промышленных комплексах и жилых площадях, а также в холодильных камерах и бассейнах.
