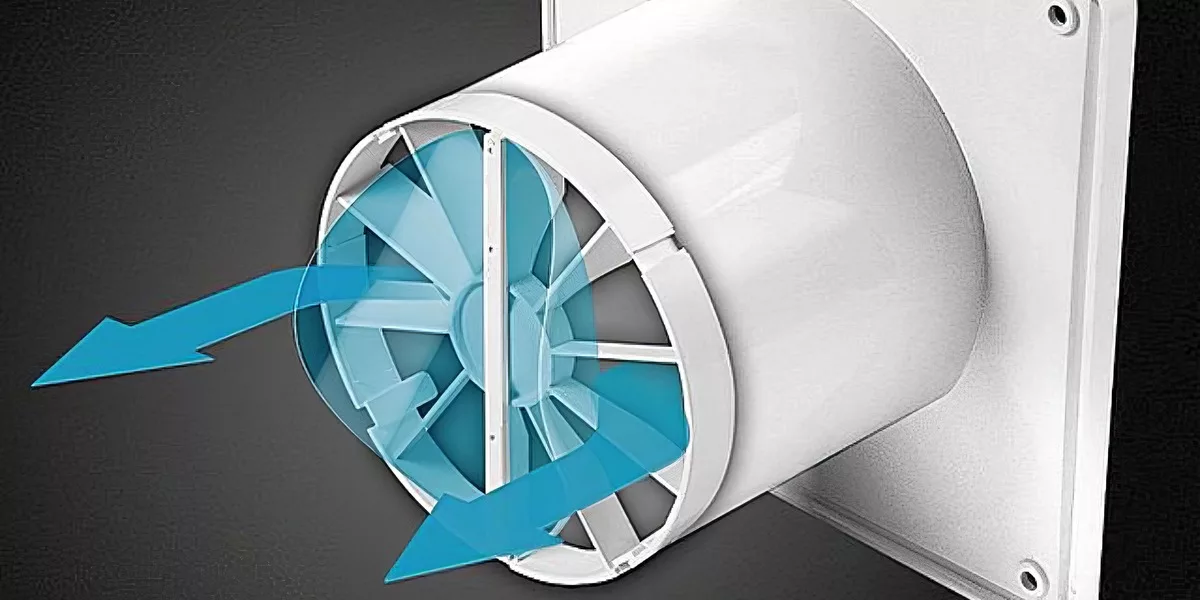

Что такое обратный клапан вентиляции

Обратный клапан вентиляции — это популярное и бюджетное решение проблемы неприятных запахов в домах, которое не требует дорогостоящих изменений. Такое оборудование устанавливается в системах приточной и вытяжной вентиляции, и его главная функция заключается в обеспечении оптимального обмена воздуха. Он удаляет загрязненный воздух из помещения и не позволяет ему вернуться. Кроме того, обратный клапан вентиляции также помогает предотвратить проникновение холодного или горячего воздуха в помещение, что способствует поддержанию комфортной температуры внутри дома. Это простое и надежное устройство, которое приносит ощутимую пользу для улучшения качества воздуха и комфорта в помещениях.

Для чего нужен обратный воздушный клапан

Жители, проживающие во многоквартирных домах, часто сталкиваются с проблемой, которая мешает им проветривать свои помещения. При открытии окон воздух из вентиляционных каналов почему-то возвращается, проникая внутрь и принося с собой неприятные запахи, которых отводить должна источниковая вентиляция. Это неприятное явление происходит из-за того, что нарушается баланс воздуха между притоком и вытяжкой. Причиной этой проблемы может быть засор или деформация главного клапана вентиляционной системы. Также, возможно, в остальных квартирах установлены более мощные вентиляторы, что не дает вытяжным дымоходам воздуха успеть выйти и заставляет их вернуться внутрь жилых помещений.

Жители на верхних этажах многоквартирных домов часто сталкиваются с проблемой обратной тяги. Эта проблема часто возникает в старых зданиях, где вентиляционные системы не были предназначены для обработки большого объема воздуха, выделяемого мощным вытяжным оборудованием.

Для решения данной ситуации устанавливается воздушный обратный клапан вентиляции, позволяющий регулировать объем выходящего воздуха и направлять потоки в нужное русло, предотвращая обратное движение. Кроме того, такой клапан защищает помещения от пыли, неприятных запахов и незваных гостей в виде насекомых, которые могут проникать внутрь через вентиляционные отверстия. Внешний вид обратного клапана вентиляции представляет собой участок трубы с встроенными металлическими или пластиковыми клапанами. Когда он закрыт эти клапаны полностью закрывают трубу.

Принцип работы обратного клапана вентиляции

Независимо от своей структуры, обратный клапан для вентиляции выполняет роль регулятора воздушных потоков. Его принцип действия прост: он имеет створки, по осям и открываются только в одном направлении под давлением воздуха. После выпуска воздуха, створки возвращаются в начальное положение, блокируя обратный поток воздуха либо под воздействием своего веса, либо с помощью пружин.

Однако функция обратного клапана не ограничивается только регулированием направления движения воздуха, клапан также контролирует объем воздушных потоков. Это достигается благодаря наличию заслонки, которую можно поворачивать под определенным углом для изменения сечения воздуховода и, следовательно, контроля пропускной способности.

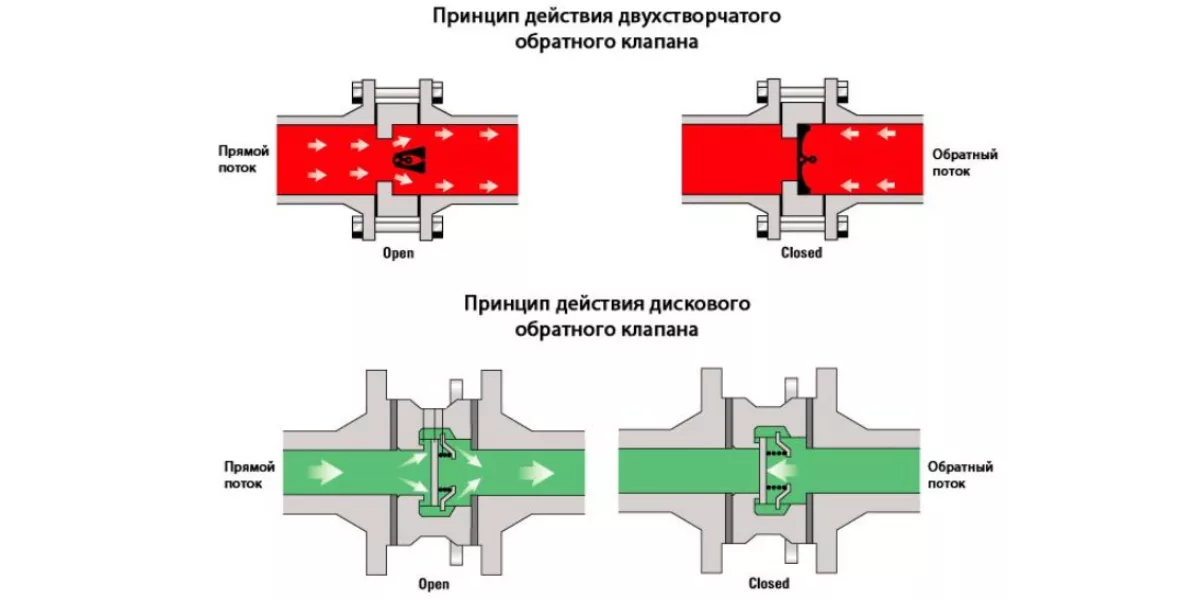

Принцип работы обратного клапана вентиляции

Классификация воздушных обратных клапанов

Существуют разные типы обратных клапанов воздуха, но основные варианты разделяются по типу конструкции: одностворчатые, двустворчатые и многостворчатые клапаны, а также мембранные клапаны.

Одностворчатый обратный клапан или гравитационный клапан - форма обычно цилиндрическая, а внутри находится одна створка, закрывающая вентиляционный канал. Эта створка мгновенно реагирует на потоки и позволяет им выходить, оставаясь открытой. Благодаря отсутствию обратного давления, клапан автоматически закрывается, когда возникает обратная тяга. Такой клапан чаще используется в системах естественной вентиляции.
Двустворчатый обратный клапан - популярным выбором для систем вентиляции является двустворчатый обратный клапан, который также известен как "бабочка". Его конструкция включает две шторки, напоминающие крылья бабочки. Когда воздушный поток поступает в систему, шторки автоматически открываются, позволяя воздуху свободно проходить. Когда поток останавливается, пружинный механизм заставляет шторки остаться закрытыми, предотвращая обратное движение воздуха. Преимущество такого клапана заключается в его универсальности, он может быть смонтирован и вертикально и горизонтально. Работа клапана полностью автоматическая и не требует вмешательства. Однако, следует учитывать, в случае слабого давления, клапан может не сработать, поэтому в системах естественной вентиляции, использование двустворчатого клапана со шторками может не быть эффективным выбором.

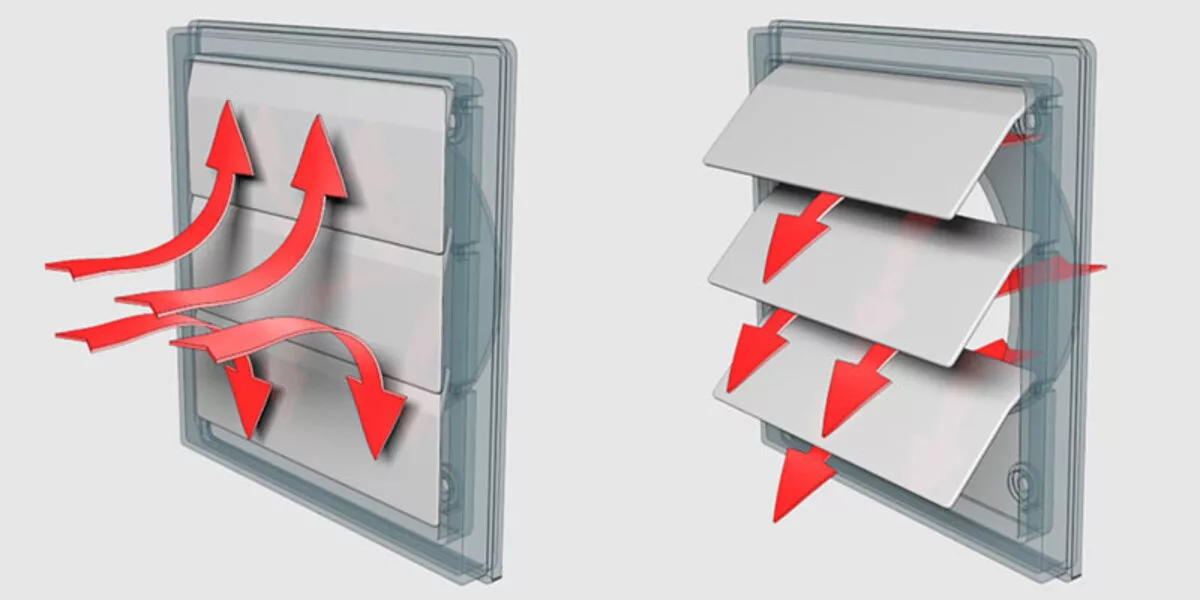

Многостворчатый обратный клапан - Механизм многостворчатого клапана был разработан с учетом принципа гравитации, а конструкция похожа на жалюзи. Этот тип клапана обычно устанавливается в выходных отверстиях большого диаметра. Когда воздух поступает в нужном направлении, створки клапана начинают подниматься, создавая открытый проход для выхода воздуха из помещения. В случае обратной тяги створки автоматически закрываются. Плотность прилегания створок зависит от давления, при котором они работают: чем выше давление, тем плотнее прилегание створок друг к другу. У многостворчатого клапана компактные размеры, когда он открыт, исключительно удобные для применения на улице. Благодаря разнообразию габаритных размеров, его можно установить на проемы, предназначенные для естественной вентиляции. Этот тип клапана является оптимальным выбором для использования вне помещений, так как он гарантирует надежную работу при широком спектре температур.
Клапаны мембранного типа работают на основе гибкой пластины, которая меняет положение под воздействием воздушного потока. При движении воздуха в одном направлении клапан открывается, позволяя проходить поток. В обратном направлении мембрана закрывает канал. В системах естественной вентиляции применяются мембранные обратные клапаны. Для активации такого клапана достаточно слабого воздушного потока, что объясняет их предназначение для естественной вентиляции. Для предотвращения чрезмерной деформации мембраны из-за сильного обратного тяготения, на клапане устанавливаются дополнительные жесткие ребра. Они выполняют функцию опоры.

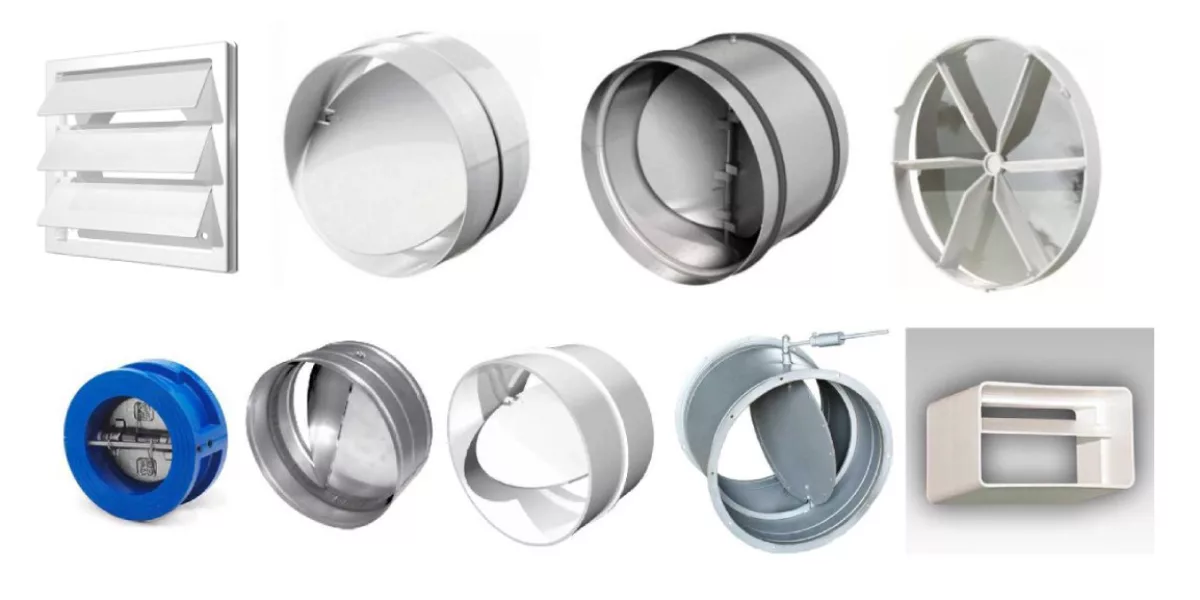

Разновидности обратного клапана вентиляции

Разновидности обратных клапанов можно рассмотреть в нескольких группах.

По форме они делятся на: круглые, прямоугольные и квадратные.
Клапаны изготавливаются из металлических сплавов или пластика. Клапаны из пластика более распространены, так как при открытии и закрытии лопастей они меньше шумят. Кроме того, они легче по весу и поэтому чаще используются в бытовых условиях, где воздушное давление не является особенно высоким. Характерные особенности промышленных моделей включают в себя использование металлических конструкций. По сравнению с пластиковыми аналогами, они обладают большим весом и закрываются под действием собственной гравитации. Металлические конструкции отличаются повышенной надежностью и устойчивостью к агрессивной окружающей среде, что позволяет им быть взрывозащищенными. Однако существуют и определенные недостатки: металл подвержен коррозии, а на оцинкованных заслонках может скапливаться конденсат.
Монтаж клапанов может быть горизонтальным или вертикальным. Выбор подходящего метода зависит от технических характеристик клапана и конструкции воздуховода.
Исходя из типа управления клапан может быть ручной или электрическим. Ручное управление осуществляется за счет таких приборов как рычаг, задвижка или вентиль. Ручные клапаны используются в системах естественной приточной и вытяжной вентиляции. Электрический клапан управляется с помощью вентиляторов или вытяжек, и автоматически регулирует положения заслонки и объем проходящего воздуха с помощью датчиков.
Еще клапаны делятся на подогреваемые (с электроприводом) и без подогрева. Подогреваемый клапан обладает преимуществами, такими как отсутствие обледенения в холодные периоды и отсутствие накопления конденсата. Клапан без подогрева подходит только для использования внутри воздуховода в помещениях.

Установка обратного клапана вентиляции - особенности

Клапан требует установки на месте, где есть свободный доступ для его регулярной очистки. Это необходимо, чтобы регулярно очищать клапан от жира, пыли и грязи. Если не уделять должного внимания этой процедуре, система не сможет функционировать надлежащим образом.

В ходе проектирования воздуховода, важно учитывать возможность установки обратного клапана либо на вытяжке, либо на вентиляторе. При таком расположении, дополнительная защита от обратной тяги не является необходимой.

При наличии нескольких точек воздухозабора, рекомендуется устанавливать по одному клапану на каждую из них. Если система включает сложные вытяжные устройства или вентиляционные отверстия, то клапан следует устанавливать на каждом ответвлении от основной магистрали и на выходе.

На выходе системы вентиляции часто применяются дополнительные оборудования. Если воздуховод полностью герметичен, то установка дополнительных клапанов не требуется, хотя может быть осуществлена для оптимизации работы вентиляции.

При установке обратного вентиляционного клапана есть несколько важных аспектов, которые следует учесть. Например, В процессе установки клапана в отверстие, которое ведет на улицу, требуется выполнить теплоизоляционные работы. Иначе, теплый воздух, выходящий наружу, будет охлаждаться и образовывать конденсат.

Можно разместить оборудование в середине вентиляционной трубы для того, чтобы сохранить эстетический внешний вид и одновременно иметь доступ к вентиляционному отверстию.

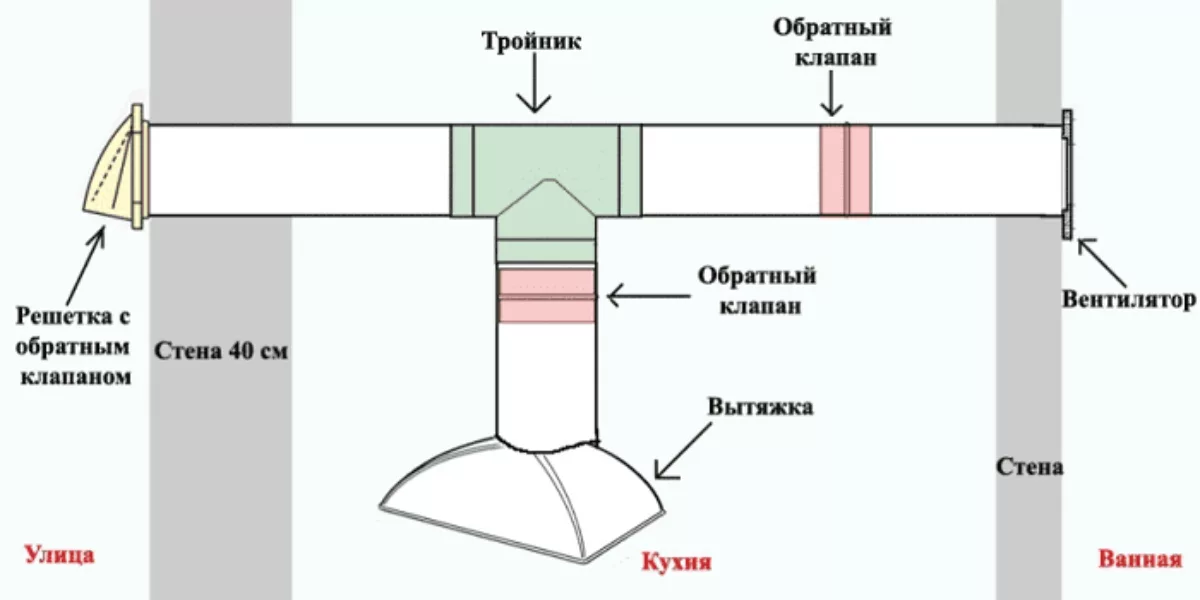

Как установить обратный клапан вентиляции

Вывод

Исходя из всего вышесказанного обратный клапан в системе вентиляции играет очень важную роль, обеспечивая надёжность работы системы и защищая помещение от обратного потока воздуха. Без этого клапана вентиляция может подвергнуться нежелательным загрязнениям, а её эффективность может снизиться.

Ответы на наиболее часто задаваемые вопросы

Какие преимущества есть у обратного клапана воздушного потока?

Обратный клапан вентиляции имеет несколько преимуществ: Предотвращение обратного потока воздуха: Обратный клапан вентиляции предотвращает обратный поток воздуха, то есть воздух может проникать из одного направления, но не может вернуться обратно. Это особенно полезно в системах вентиляции, где требуется однонаправленный поток воздуха для предотвращения перекрестной контаминации или запахов; Безопасность и предотвращение разлива: Обратные клапаны вентиляции широко используются в системах канализации и сточных вод для предотвращения обратного потока загрязненной воды в чистую воду или в помещение. Это способствует безопасности и предотвращает возможные разливы или загрязнение; Энергосбережение: Обратные клапаны вентиляции также помогают сэкономить энергию, так как они предотвращают потерю тепла или прохладного воздуха из помещения через вентиляционные отверстия или вентиляционные системы. Они помогают сохранить температуру в помещении и снизить затраты на отопление и кондиционирование воздуха; Простота установки и использования: Обратные клапаны вентиляции обычно просты в установке и использовании. Они могут быть легко установлены в вентиляционные каналы или соединены с вентиляционными отверстиями, и они автоматически работают при изменении направления потока воздуха.

Как правильно установить обратный клапан вентиляции?

Установка обратного клапана вентиляции может различаться в зависимости от конкретной модели и типа системы вентиляции, однако в общих чертах процесс выглядит следующим образом: Подготовьте необходимые инструменты: отвертку, круглые пассатижи или труборез и металлическую или пластиковую трубу (если необходимо подрезать или расширить существующую трубу); Определите местоположение установки обратного клапана. Обратный клапан должен быть установлен в трубопроводе, который ведет наружу, за пределами помещения. Найдите участок трубопровода, где вы хотите установить клапан, и отметьте его; Проверьте конструкцию и размеры обратного клапана. Убедитесь, что вы выбрали клапан подходящего размера для вашей системы вентиляции. Обратите внимание на инструкции производителя по установке и настройке клапана; Создайте отверстие в трубе. Если у вас уже есть отверстие в нужном месте, пропустите этот шаг. В противном случае, используя пассатижи или труборез, создайте отверстие в трубе нужного диаметра (в соответствии с размерами вашего клапана); Установите обратный клапан в отверстие. Вставьте клапан в отверстие согласно инструкциям производителя. Убедитесь, что клапан правильно ориентирован и что направление потока воздуха указано правильно; Закрепите клапан. Если ваш клапан имеет специальные крепления, используйте их для надежной фиксации клапана в трубе. Если нет, обмотайте клапан клеенкой, чтобы он не двигался или не отвалился; Проверьте работу клапана. Убедитесь, что клапан свободно открывается и закрывается при подаче потока воздуха. Проверьте, что направление потока указано правильно и что клапан не пропускает воздух в обратном направлении.

При установке обратного клапана вентиляции, всегда рекомендуется следовать инструкциям производителя и, если необходимо, проконсультироваться с квалифицированным специалистом.

Как подобрать обратный клапан вентиляции под нужные условия и требования?

Для подбора обратного клапана вентиляции под нужные условия и требования следует учесть следующие факторы: Диаметр трубопровода: определите диаметр трубы, для которой требуется обратный клапан. Обратные клапаны вентиляции доступны в различных диаметрах, поэтому вам нужно выбрать соответствующий размер; Тип вентиляции: рассмотрите тип вентиляции, для которого требуется обратный клапан. Некоторые обратные клапаны специализированы для конкретных систем вентиляции, таких как системы вытяжки или кондиционирования воздуха; Рабочая среда: определите условия эксплуатации, в которых будет работать обратный клапан. Учтите такие факторы, как температура, давление, агрессивность среды и наличие абразивных материалов. Выберите обратный клапан, который будет способен противостоять воздействию данных условий; Пропускная способность: уточните требующуюся проходную способность клапана. Она характеризуется свободным поперечным сечением и измеряется в объеме воздуха, проходящего через клапан за единицу времени. Обратные клапаны обычно имеют указание на свою проходную способность; Регулируемость: в зависимости от требований системы вентиляции, вы можете рассмотреть обратные клапаны с возможностью регулировки пропускной способности. Это позволит вам управлять потоком воздуха через клапан в соответствии с изменяющимися условиями; Качество и сертификация: при выборе обратного клапана рекомендуется обратить внимание на производителя и его репутацию. Проверьте, есть ли у клапана соответствующие сертификаты и соответствие стандартам безопасности и качества; Установка и обслуживание: обратите внимание на удобство установки и обслуживания обратного клапана. Проверьте, имеются ли инструкции по установке и обслуживанию, и определите, насколько просто будет проводить это в вашей системе.

Исходя из всех этих факторов, сравните и выберите обратный клапан вентиляции, который лучше всего соответствует вашим требованиям и условиям эксплуатации.
